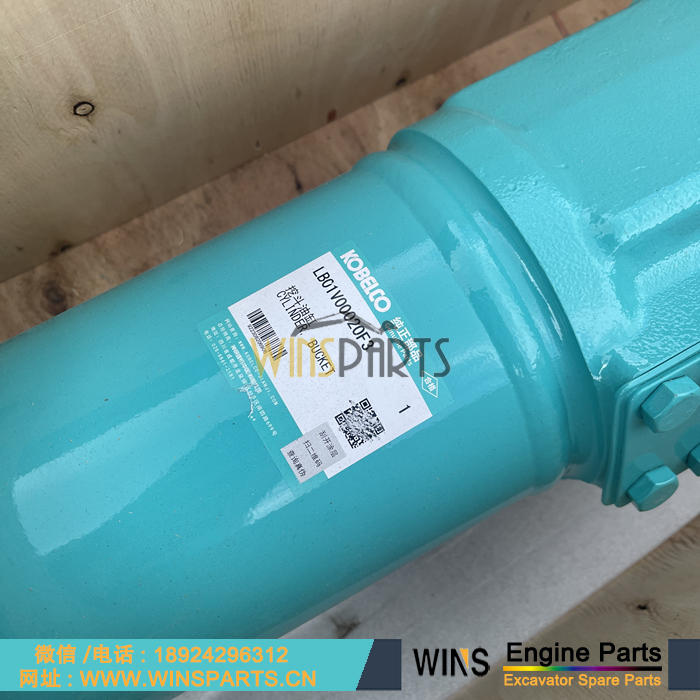

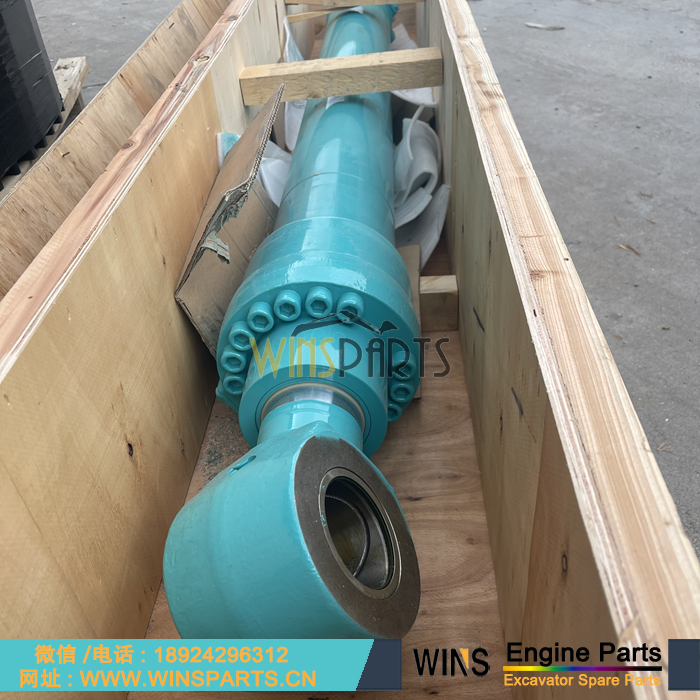

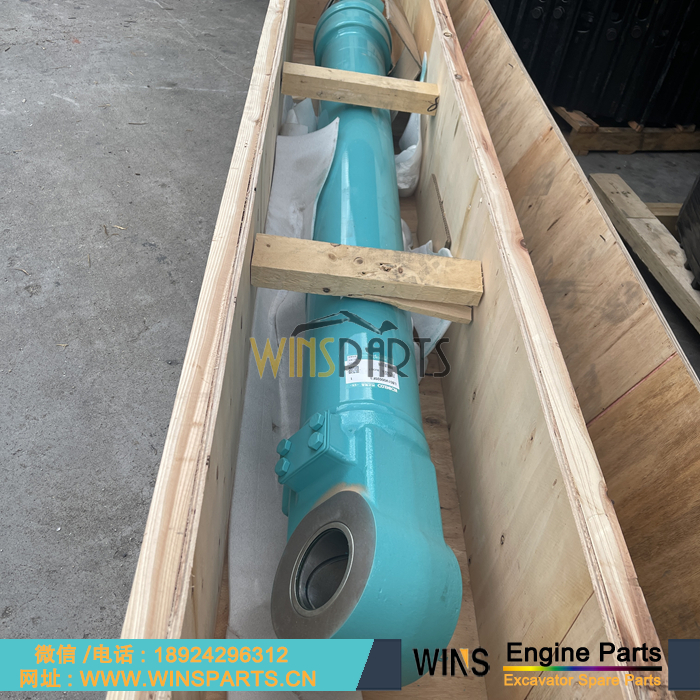

LB01V00020F3 LB01V00018F1 LB01V00019F1 神钢 油缸总成 大臂油缸 挖斗油缸

LB01V00020F3 LB01V00018F1 LB01V00019F1 LB01V00020F2 LB01V00020F1 神钢 油缸总成 大臂油缸 挖斗油缸 用于神钢挖掘机配件

LB01V00020F3 LB01V00018F1 LB01V00019F1 LB01V00020F2 LB01V00020F1 神钢 油缸总成 大臂油缸 挖斗油缸 用于神钢挖掘机配件

LB01V00020F3 LB01V00018F1 LB01V00019F1 LB01V00020F2 LB01V00020F1 神钢 油缸总成 大臂油缸 挖斗油缸 用于神钢挖掘机配件

 LB01V00020F3 LB01V00018F1 LB01V00019F1 LB01V00020F2 LB01V00020F1 神钢 油缸总成 大臂油缸 挖斗油缸 用于神钢挖掘机配件

参考编号 数量 零件号 说明 指示符

臂油缸安装，LB12B00088F1，包含参考编号 1 - 8

1 1 LB01V00020F1 铲斗油缸组件，参见图示

臂油缸安装，LB12B00075F1，包含参考编号2 - 8

适用于 3.2M 机械臂和 4.0M 机械臂

2 1 LB12B01131P1 销

3 1 HS18C16150G2 螺钉 M16x2.0x150mm

4 2 ZN18C16013 螺母 M16x2.0mm

5 1 YN12B01122D1 垫片 内径 82 x 外径 140 x 厚度 0.5mm

6 1 YN12B01122D2 垫片 内径 82 x 外径 140 x 厚度 0.9mm

7 1 YN12B01122D3 垫片 内径 82 x 外径 140 x 厚度 1.6mm

8 2 YN12B01601D1 垫片 内径 82 x 外径 140 x 厚度 2.0mm

臂缸液压管路，LB43H00028F1，含参考件。 9-21

适用于 3.2 米臂和 4.0 米臂

9 1 LB43H01038P1 管

10 1 LB43H01034P1 带

11 1 LB43H01035P1 带

12 1 YN43H01097P1 单卡箍 -- 58x30x38 毫米 (Ø28 毫米)

13 1 ZG91S04000 润滑嘴 1/4 英寸螺纹 -- 直通

14 1 ZG91V02000 润滑嘴 67°x1/8 英寸螺纹

15 1 ZD12P02600 O 型圈 内径 25.70 ± 0.26 毫米 x 外径 32 毫米

16 1 ZD12A01800 O型圈 内径 18.77 ± 0.12 x 外径 22.33mm

17 2 ZS18C10030 螺钉 M10x1.50x30mm

18 1 ZS18C10055 螺钉 M10x1.50x55mm

19 4 ZS28C10030 螺钉 M10x1.50x30mm

20 2 ZW26X10000 锁紧垫圈 内径 10 x 外径 18 x 厚度 2.5mm

21 1 ZW16H10000 垫圈 内径 11 x 外径 24 x 厚度 3.2mm

机械臂液压管路，LB43HU0013F1，3.2米（仅限机械臂）

22 1 ZX50H12150 软管1500毫米长（59-1/16英寸）

23 1 YN03H01456DN 软管 1600毫米长（63英寸）

24 2 ZE13X16000 法兰夹，半型（含螺栓和锁紧垫圈）

24 4 ZS28C12040 螺钉 M12x1.75x40毫米

25 4 ZW26K12000 锁紧垫圈 内径 12 x 外径 17.8 x 厚度 2.5毫米

26 1 ZD12P03400 O型圈 内径 33.70 ± 0.33 x 外径 40毫米

参考数量 零件号 描述 指示符

1 LB01V00020F1 铲斗油缸组件

1 4 NA 未维修管

2 4 LB01V01013P1 衬套 衬套

3 1 NA 未维修 杆

5 1 LB01V00020S005 盖 盖

6 1 LB01V00020S006 衬套 衬套

7 1 LB01V00020S007 环 挡圈

8 1 LB01V00020S008 密封圈

9 1 LB01V00020S009 密封圈

10 1 LB01V00020S010 环 背衬环

11 1 LB01V00020S011 密封圈 防尘密封圈

12 2 ZD12G12500 O型圈 内径 124.40 ± 1.01 x 外径130mm

13 2 LB01V00020S013 环 备用环

14 1 ZD12G13000 O型圈 内径 129.40 ± 1.05 x 外径 135mm

15 1 LB01V00020S015 环 环

16 1 LB01V00020S016 活塞 活塞

17 1 LB01V00020S017 密封圈 活塞密封圈

18 2 LB01V00020S018 环 耐磨环

19 2 LB01V00020S019 环 环

20 1 ZD12G07000 O型圈 内径 69.40 ± 0.61 x 外径 75mm

21 2 LB01V00020S021 环 备用环

22 1 LB01V00020S022 螺母

23 1 YN01V00148S024 定位销 螺钉套装

24 16 YN01V00148S027 螺钉 盖形螺钉

25 4 LB01V00020S025 密封圈

K 1 LB01V00020R100 维修套件 包含部件 8 - 14

K 1 LB01V00020R200 维修套件 包含部件 17 - 21

K 1 LB01V00020R300 维修套件 包含部件 8 - 14 和 17 - 21

K 1 LB01V00020R400 维修套件包含部件 1、2 和 25

LB01V00020R500 维修套件包含部件 2、3 和 25

挖掘机配件

本公司致力于工程机械纯正零件的批发与销售公司，专注批发零售进口神钢挖掘机发动机配件销售的供应商，公司具有完善的日本进口纯正原厂渠道，一手货源，省去中间商差价；十余年来公司秉承“产品第一，优质服务，客户至上，诚实守信”的经验销售原则，以完备齐全的零配件，实惠的价格的服务于国内外广大的工程机械同行。
公司主营神钢挖掘机KOBELCO纯正配件，及日本原厂三菱重工，日野，五十铃发动机纯正原装配件：发动机缸体，缸盖，曲轴，凸轮轴，连杆，活塞缸套组件，喷油器，柴油泵，进排气门、进排气门座圈、气门油封导管、气门弹簧、等等原装发动机配件；
液压配件: 泵胆平面、配流盘、柱塞、九孔板、传动轴、先导泵、止推板、摇摆座及总成、球头、提升器等液压件；
电器件：发电机、启动马达、油门马达、空调件、电脑板、显示屏、电磁阀、传感器、感应器、熄火开关、点火开关等原厂电器件；
底盘件：链条总成、链板、螺丝、连接销、支重轮、托链轮、引导轮、驱动齿、斗齿、齿根、挖斗等底盘件
日野：J05E,J08E,P11C.
三菱: D04FR,4M40,6D16,6D22,6D31,6D34,6D24.
五十铃:4HK1,4JJ1,4LE1,4LE2,4JB1,4BG1,6HK1,6BG1,6UZ1,6BD1,6WG1.
神钢挖掘机：SK60-8 SK75-8 SK100-3 SK100-5 SK135SR SK130-8 SK140-8 SK200-5 SK200LC-6 SK200LC-10 SK200-8 SK210LC-8 SK235SR SK250LC-6E SK250-8 SK250LC-10 SK260LC-10 SK330LC-6E SK330-6 SK330LC-8 SK350-8 SK350LC-10 SK460-8 SK480LC-6E 等-2 -3 -5 -6 -6E -8 -9 -10 -11 SuperX 系列 .
